Lâmina circular que se move o separador do PWB

Características:

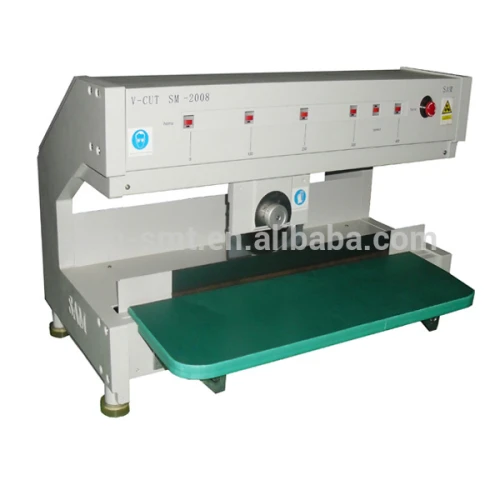

O PCB Separator, SM-2008A separa os PCBs pequenos e grandes de maneira rápida e econômica. Para otimizar a operação, o comprimento de separação pode ser programado.

Operação segura

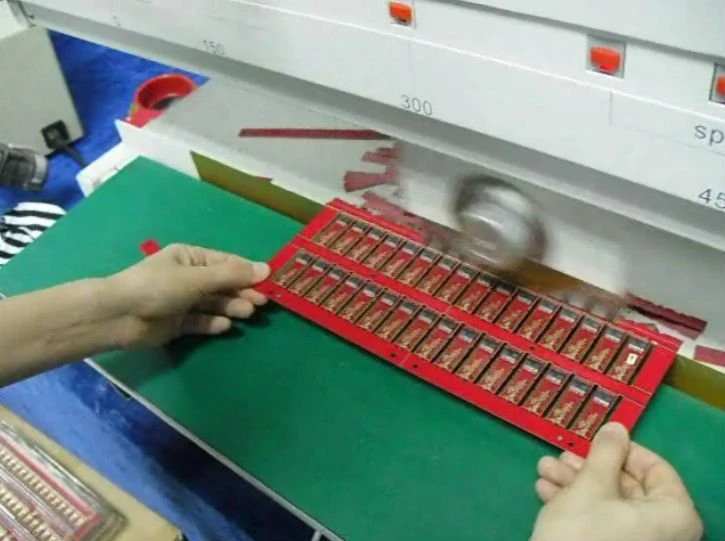

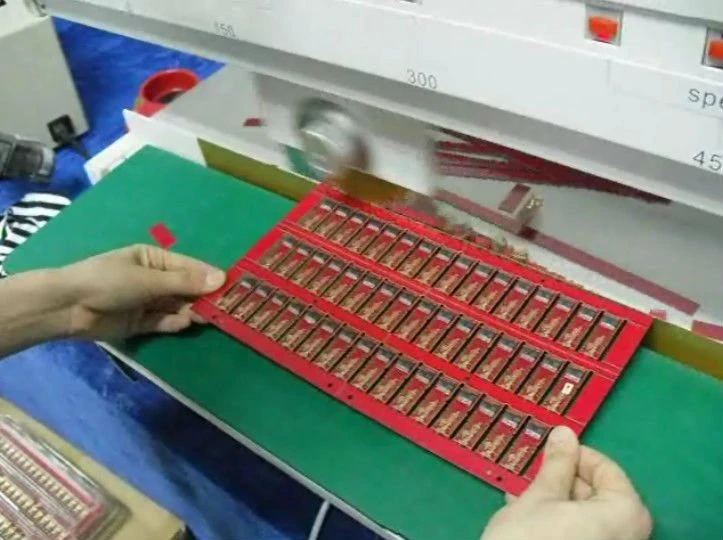

O PCB é colocado com sua ranhura pré-pontuada na lâmina linear, quando o swith de pé é pressionado, o portador de lâmina com a lâmina circular se move através do PCB, separando-o em unidades individuais.

A folga entre a guia superior e a lâmina linear é ajustável para garantir que a PCB seja separada apenas na ranhura pré-pontuada.

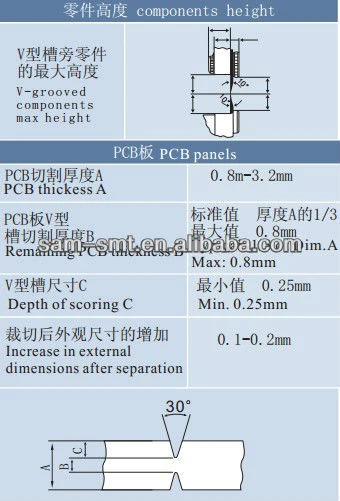

Ranhuras pré-marcadas recomendadas

As ranhuras pré-pontuadas podem ser interrompidas por qualquer número de cortes.

Se os componentes se projetarem acima da ranhura, a lâmina linear precisa ser cortada. Nesse caso, entre em contato conosco.

• Comprimentos de corte programáveis ​​que variam de 460 mm, eliminando o tempo desnecessário de deslocamento da placa. (Comprimento de corte de até 600mm também disponível)
• A lâmina circular motorizada corta contra a lâmina linear para garantir um processamento limpo e sem rebarbas, sem estresse da placa.
• Programável para o comprimento de corte exato necessário.
• Depanel PCBs com componentes 1mm da linha de pontuação.
• Design de trava rápida para facilitar a configuração da lâmina circular em qualquer espessura de PCB.
• Lâminas de longa duração em aço temperado
• Grande mesa de processamento, que pode ser inclinada para permitir que as placas processadas caiam.
• Para a segurança do operador, existem sensores de luz com parada de lâmina e um escudo de segurança em Plexiglas.

Data Técnica

  Painéis PCB

Placa de corte PCB:

Embalagem :
